YUK  kita  mengenal  lebih  dekat  macam  macam  bahan  untuk  insulasi  pada  pekerjaan  menggulung  ulang  mesin  listrik .  kita  mulai  dari  yang  paling  murah  dan  paling  rendah  daya  insulasinya .

1.  PRESPAN   / PRESPAN  FILM   ,  ada  dua  jenis  prespan  yang  pertama  murni  kertas  dan
     yang  berlapis  plastik  film.  di peruntukan  pada  pekerjaan  listrik  tegangan  rendah  , dan  temperature
     rendah.

2.  RED   PAPER  BOARD  , masih  berbahan  kertas  , di peruntukan  pekerjaan  transformator  tegangan
     rendah  .

3.   MIKA  FILM  ,  terbuat  dari  plastik  sintetis  , diperuntukan  pekerjaan  listrik class  A  , mesin  mesin
    listrik  rumah  tangga .

4.  MYLAR   ,Terbuat  dari  bahan  sintetis  juga    diperuntukan  pekerjaan  listrik  rumah  tangga  , seperti
     pompa  air  .dll

5.  DMD  ,  diperuntukan  pekerjaan  listrik   class  temperature   E  , dapat  di jumpai  mesin  listrik  buatan
    china  , taiwan ,

6.  NMN    nomex  mylar  nomex   ,  insulasi  tiga  lapis  berbahan  nomex  mylar ditengah dan nomex.

7. NOMEX   100 %,

8. NHN   , tiga  lapis  juga  , tahan  panas  tinggi  , dan  tidak  dapat  terbakar  biarpun  kawat  email
    terbakar  .  untuk  class  temperature  F .

9.  POLYAMIDE  FILM ,

10.  TEFLON

11.FERTINAK

contoh  dari  pemasok  China

 Bahan isolasi  listrik

Kami menawarkan Listrik Bahan isolasi untuk klien kami. Hal ini digunakan dalam konstruksi transformator. Ini tersedia sebagai medium density & kepadatan tinggi.
ukuran standar lembar tersebut berada 2400mm x 1200mm.
ketebalan yang tersedia adalah dari 10mm ke 75mm

Perak pemateri Rods

Kami menawarkan Perak pemateri Rods & Spesial. The availablity standar di 2%, 4%, 14%, 43% Perak.

Ini digunakan dalam Motors & Transformer Industries. Ini digunakan dalam mematri strip Tembaga, Kabel Tembaga, Aluminium strip, Wires Aluminium.

STANDAR KETEBALAN ROD DALAM 14% & 43% ADALAH 1.5mm DAN SUDUT ADALAH ROUND BAHWA DALAM 2% & 4% SUDUT ADALAH KOTAK DAN TEBAL ADALAH 3mm.

Kaos Felt

Felt Kaos tersedia dalam berbagai ketebalan dan berbagai nilai. Hal ini digunakan dalam berbagai tujuan seperti Packing, penyerapan minyak, Coil Winding, dll

Nomex Paper Laminated

NOMEX Kertas laminasi adalah kelas F Isolasi Kertas. Ini tersedia sebagai dicetak dan belum dicetak. Hal ini digunakan di motor & transformator industri.
merek dicetak tersedia adalah "EUROTHERM"
ketebalan yang tersedia adalah dari 0. 16mm ke 0. 38mm

Cork Lembar

Lembar Cork berkaret tersedia dalam berbagai Kelas IERC-CC, RC-70A, RC-70B, RC-70C untuk banyak aplikasi termasuk otomotif, Transformers Listrik, Kontrol Gears, gardu dllKaret Cork dihasilkan dari gabus butiran kelas tinggi yang khusus dipilih dan dicampur dengan sintetis / pengikat karet alam. Ini menggabungkan ketahanan karet dengan kompresibilitas alami gabus. Setiap aplikasi gasketing membutuhkan bahan yang paling cocok untuk tekanan tertentu, tempearature, media dan / atau faktor enviromental. Selain ukuran standar 610 x 915mm & 915mm x 915mm, kami mampu menghasilkan dibuat untuk memesan ukuran untuk meminimalkan wastages di pelanggan akhir.

Tekan Dewan

Dewan Pers datang dalam Medium density 2. . 6 Kelas kepadatan Medium Dewan Pers terbuat dari 100% Listrik Kelas dikelantang sulfat kayu lunak pulp untuk digunakan dalam Transformer Distribusi upto 132 kv kelas Standar ketebalan: 1mm, 1. 5mm, 2mm, 3mm ukuran: 1000mm x 2400mm x 1200mm 1000mm &

Polyester Fleece Kertas

Polyester Fleece juga dikenal sebagai China Nomex Paper. Hal ini terutama digunakan dalam manufaktur dan Perbaikan Transformers & Motor Listrik. Seperti Laminated Nomex Paper, juga merupakan F Kertas Class.Polyester Fleece juga datang dalam DICETAK & bentuk yang belum tercetak. Dalam bentuk cetak, "KREMPLE" Merek yang tersedia. Tidak seperti Nomex Paper, bahan baku yang digunakan terbuat dari CHINA. TERSEDIA TEBAL: 0.18mm, 0.23mm, 0.30mm LEBAR: 914mm

Precompressed Boards

Papan pra-dikompresi datang dalam dua kelas i. E. Medium density 2. 6 & kepadatan tinggi 3. 1.kepadatan sedang 2. 6 adalah kepadatan sedang precompressed papan yang terbuat dari 100% listrik kelas dikelantang sulfat kayu lunak pulp untuk digunakan dalam daya & distribusi transformator upto 132 kv kelaskepadatan tinggi 3. 1 adalah kepadatan tinggi precompressed papan kualitas premium terbuat dari 100% listrik kelas dikelantang sulfat kayu lunak pulp untuk digunakan sebagai isolasi transformator daya di atas 132 kelas kv.ketebalan standar: 1mm, 1. 5mm, 2mm, 3mmukuran: 2200mm x 1140mm

Pernis

Kami menawarkan klien kami dengan Insulating Varnish seperti Insulvar dan Dr Beck dengan yang terbaik isolasi sifat yang tidak mudah keluar. Ini tersedia dalam berbagai wadah dan botol sehingga untuk menyimpannya dengan cara yang mudah. Kami menyediakan ini sesuai kebutuhan klien membuat mereka sejajar dengan standar internasional. MEMBUAT TERSEDIA: "DOW CORNING", "CENVAR" & "DR.BECK"

Perma Kayu

Kayu Perma juga dikenal sebagai kayu dipadatkan, kayu compregnated. Hal ini digunakan dalam konstruksi transformator. Ini tersedia sebagai kepadatan menengah & kepadatan tinggi. Ukuran standar lembar tersebut berada 2400mm x 1200mm ketebalan yang tersedia adalah dari 10mm ke 75mm.

Serat kaca Epoxy Lembar

Epoxy Phenolic Kaca Kain Laminate terbuat dari alkali - kain gratis E-kaca diresapi dengan epoxy dan resin fenolik oleh pengolahan di bawah panas dan tekanan. Produk, yang memiliki sifat mekanik dan dielektrik tinggi, panas yang baik dan tahan kelembaban, dapat digunakan dalam mesin listrik dan perangkat sebagai bagian konstruksi isolasi dalam keadaan lembab dan minyak transformator.

Polyester Film

Polyester Film "Garware" Membuat karakteristik seperti transparansi, kekuatan, fleksibilitas dan air mata-tahan membuatnya ideal untuk digunakan dalam berbagai industri. Polyester Film digunakan dalam proses pencetakan dan setelah pencetakan itu dilaminasi dengan bahan lain dan kemudian digunakan untuk membuat kantong. Ini adalah dasar atau lapisan pelindung luar laminating film yang paling panas. Tidak meleleh selama proses laminating termal. Itu juga merupakan lapisan dasar dari banyak film lain. Hal ini digunakan dalam vertikal industri yang berbeda dari dunia ini perdagangan. Hal ini juga banyak digunakan untuk kabel pembungkus & isolasi listrik.

Kapton Film

Kami mengajukan untuk klien kami berbagai Kapton Tape, terutama, film Polimida 1 & 2 mil yang dirancang khusus untuk aplikasi dalam lingkungan suhu tinggi. Kisaran ini jatuh dalam kategori kelas isolasi 'H' dan dapat menahan tegangan rusaknya hingga 6 KV. Berdasarkan perekat silikon, ini paling cocok untuk isolasi listrik pada motor, transformator & koil.

Mica Sheets

Mika tersedia dalam Hard & Fleksibel Sheets.Hal ini banyak digunakan sebagai penghalang tahan panas untuk pengering rambut, setrika listrik, kompor listrik dan peralatan pemanas lainnya karena panas kemampuan refleksi unggul dan panas resistance.It menghasilkan sangat sedikit asap bahkan di temperatures.It berlebihan juga digunakan oleh Magnet Produsen . pelat mika Fleksibel adalah panas bahan isolasi tahan yang baik, yang mempertahankan fleksibilitas tetapnya di kamar temperature.It banyak digunakan untuk transformers, tanur listrik dan peralatan listrik rumah. Ukuran standar dari Rigid Mica adalah 1200mm x 1000mm x 1000mm & 600mm. Ukuran standar Fleksibel Mica adalah 600mm x 1000mm

Nomex Paper

Nomex aramid Kertas & Tapes (Adhesive & Non-Adhesive) adalah "H" Kelas Isolasi Kertas diproduksi oleh "dupont" digunakan di motor, Transformer & Printed Circuit Board Industries.
Tersedia ketebalan: 2mils ke 30milsWidth: 36 "Dupont Dikemas Gulung Jumlah: 50 kg. approx.

Kabel Tembaga

Kami insinyur kabel tembaga dikepang kaca kinerja tinggi yang tersedia dalam kisaran yang berbeda untuk memenuhi spesifikasi klien.Kapasitas saham besar kami menjamin solusi efektif biaya dengan tetap menjaga kualitas.Kami berbagai kabel tembaga dikepang kaca juga tersedia dengan BDV dari 6 KV digunakan dalam kumparan berliku transformator & motor.fitur Desain:

�         Kekuatan Dielektrik

�         Penyerapan air dan stabilitas dimensi

�         Kemudahan fabrikasi dan memelihara toleransi

Serat kaca Sleevings

Polyester dan fiberglass sleeving & kabel adalah bahan baku yang digunakan untuk aplikasi listrik modern dan penggunaan isolasi.Kami adalah produsen terkemuka sleevings serat kaca dipernis & yg tak dipolitur sleevings fiber glass. Mereka diproduksi dari kualitas terbaik polyester & ffiber benang kaca yang menawarkan daya tahan yang lengkap terhadap panas tinggi dan suhu. Mereka unsur dalam sambungan listrik.

Kraft Paper

Kraft Paper ini terutama digunakan oleh Pabrikan Transformer. Hal ini juga dikenal sebagai Manila Paper. Bahan ini juga tersedia dalam bentuk Tape. TEBAL TERSEDIA: 1.5MILS, 2MILS, 2.5MILS, 3MILS LEBAR: 19 "& 26"

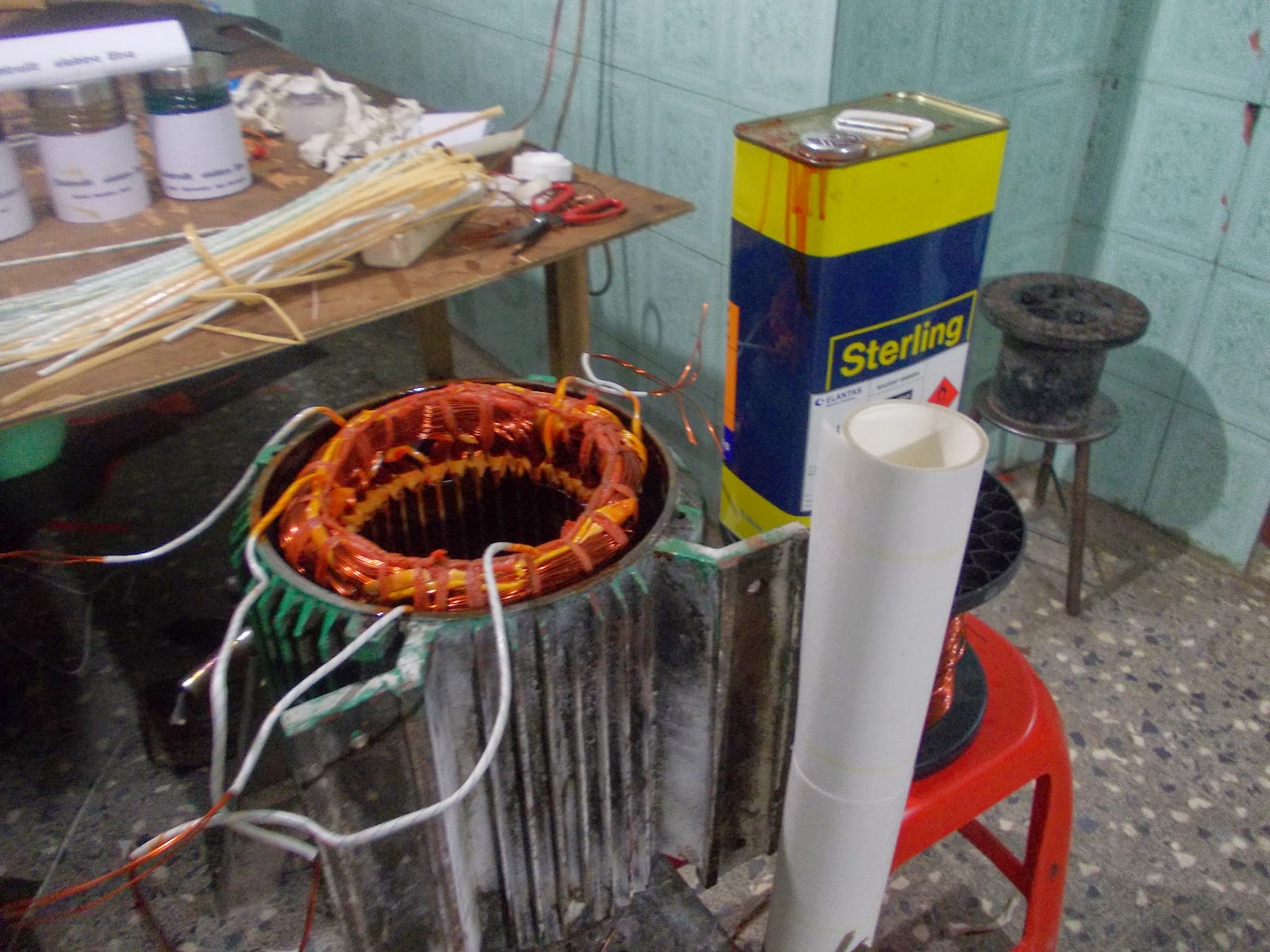

contoh  rewinding  class  F

 Contoh  Rewinding  motor  listrik  , dengan  material  class  F

Setelah  di lak  varnish  ,  diopen  /dipanaskan  untuk  mengeringkan  lak  varnish  sampai  kecelah  celah  alur  ,  suhu   130  derajat    selama   6  jam  . contoh  diatas  saya  keringkan  mengunakan  kompor  gas  diatas  kompor  saya  taruh  batu  lava  untuk  menyerap  efek  nyala  kompor  gas  ,  yang  terlihat  hanya  bara  dari  batu  lava  ,tanpa  ada  lidah  api.
